Spodní díl šachty DN 1000 ze samozhutnitelného betonu, stupadla ocelová oplastovaná, jedno cyklový výrobní postup tj. kyneta vyrobená v jednom výrobním cyklu dle ČSN EN 1917, třída betonu C 40/50, se stupněm vlivu prostředí - XF4, bez těsnění, vyrobeno na zakázku s připraveným přesným otvorem pro všechny typy potrubí až do DN 600.

ČÍSLO VÝROBKU: | OZNAČENÍ DÍLCE | HMOTNOST V KG | POČET KS NA KAM. | | ZÁVOD |
---|
CHVA. | LUH. | |
---|
| | | | | | | |
53756 | Šachtové dno kompaktní MASTER TBZ-Q.1 1000/500/150 | 1200 | 18 | | x | | |
53756 | Šachtové dno kompaktní MASTER TBZ-Q.1 1000/700/150 | 1400 | 17 | | x | | |
53756 | Šachtové dno kompaktní MASTER TBZ-Q.1 1000/900/250 | 2600 | 9 | | x | |
|
Spodní díl šachty DN 1000 z vibrolisovaného betonu, stupadla ocelová oplastovaná, dvou cyklový výrobní postup tj. kyneta dodatečně vložená, možnost výstelky PP-GKF-Čedič-Kamenina, dle ČSN EN 1917, třída betonu C 30/37, se stupněm vlivu prostředí - XF4, bez těsnění, vyrobeno na zakázku s osazením šachtových vložek pro všechny typy potrubí až do DN 600.

ČÍSLO VÝROBKU: | OZNAČENÍ DÍLCE | HMOTNOST V KG | POČET KS NA KAM. | | ZÁVOD |
---|
CHVA. | LUH. | |
---|
| | | | | | | |
53756 | Šachtové dno TBZ-Q.1 1000/500/150 | 1200 | 18 | | x | | |
53756 | Šachtové dno TBZ-Q.1 1000/700/150 | 1400 | 17 | | x | | |
53756 | Šachtové dno TBZ-Q.1 1000/900/250 | 2600 | 9 | | x | | |
53756 | Šachtové dno TBZ-Q.1 1000/1000/250 | 2800 | 9 | | x | | |
53756 | Šachtové dno TBZ-Q.1 1000/1200/250 | 3045 | 7 | | x | | |
53756 | Šachtové dno TBZ-Q.1 1000/1600/250 | 3650 | 6 | | x | | |
K ceně šachtového dna je zapotřebí dokalkulovat cenu za každý třetí a další přívod, cenu šachtových vložek, cenu celoplastové kynety, cenu obkladového materiálu.
Šachtová dna - jsou vyráběna pouze na zakázku, dle požadavků zákazníka. Na zakázku vyrábíme šachtové dno s:
- betonovou kynetou a betonovou nástupnicí
- kameninovou kynetou a nástupnicí obloženou kameninou
- čedičovou kynetou a nástupnicí obloženou čedičem
- celoplastovou kynetou
Skruže na zakázku vyrábíme:
- obloženou čedičem 90°, 120°, 180°, 360°
- obloženou keramikou 90°, 120°, 180°, 360°
- umístit přívod pro spadiště

ŠACHTOVÝ KÓNUS BEZ STUPADEL |
|
 |
|
Číslo výrobku: | Označení dílce | Hmotnost v kg | Počet ks na kam. | | Závod |
---|
Chva. | Luh | |
---|
53704 |
SKRUŽ 1000/1000/120 |
1026 |
20 |
|
x |
x |
|
53706 |
SKRUŽ 1000/500/120 |
518 |
40 |
|
x |
x |
|
53708 |
SKRUŽ 1000/250/120 |
259 |
80 |
|
x |
x |
|

ŠACHTOVÁ SKRUŽ BEZ STUPADEL |

|
Číslovýrobku: | Označení dílce | Hmotnost v kg | Počet ks na kam. | | Závod |
---|
Chva. | Luh. | |
---|
59297 |
ŠACHTOVÝ KONUS 1000-620/350/120 |
473 |
42 |
|
x |
x |
|
53710 |
ŠACHTOVÝ KONUS 1000-620/600/120 |
638 |
33 |
|
x |
x |
|

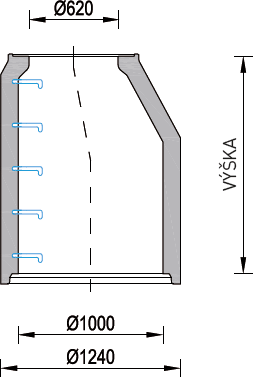

ŠACHTOVÝ KÓNUS SE STUPADLY |
|
 |

|
Číslo výrobku: | Označení dílce | Hmotnost v kg | Počet ks na kam. | | Závod |
---|
Chva. | Luh. | |
---|
|
|
|
|
|
|
|
|
53712 |
ŠACHTOVÝ KÓNUS 1000/625/600/120 OS |
628 |
33 |
|
x |
x |
|
53713 |
ŠACHTOVÝ KÓNUS 1000/625/600/120 OKS |
628 |
33 |
|
x |
x |
|
83781 |
ŠACHTOVÝ KÓNUS 1000/625/600/120 OKS DEHA |
628 |
33 |
|
x |
x |
|
53730 |
ŠACHTOVÝ KÓNUS 1000/625/850/120 OKS |
987 |
23 |
|
x |
x |
|
3844 |
ŠACHTOVÝ KÓNUS 1000/625/1200/120 OS |
1277 |
18 |
|
x |
|
|
3845 |
ŠACHTOVÝ KÓNUS 1000/625/1500/120 OS |
1584 |
15 |
|
x |
|
|
|
|
|
|
|
|
|
|

ŠACHTOVÁ SKRUŽ SE STUPADLY |

|
Číslo výrobku: | Označení dílce | Hmotnost v kg | Počet ks na kam. | | Závod |
---|
Chva. | Luh. | |
---|
|
|
|
|
|
|
|
|
53958 |
SKRUŽ 1000/250/120 OS |
259 |
80 |
|
x |
x |
|
83824 |
SKRUŽ 1000/250/120 OS DEHA |
259 |
80 |
|
x |
x |
|
53957 |
SKRUŽ 1000/500/120 OS |
518 |
40 |
|
x |
x |
|
83823 |
SKRUŽ 1000/500/120 OS DEHA |
518 |
40 |
|
x |
x |
|
53956 |
SKRUŽ 1000/1000/120 OS |
1026 |
20 |
|
x |
x |
|
83822 |
SKRUŽ 1000/1000/120 OS DEHA |
1026 |
20 |
|
x |
x |
|
|
|
|
|
|
|
|
|

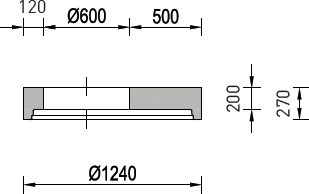

Plošné zákrytové prvky DN 1000, pevnost betonu C30/37, odolnost vůči chemickým vlivům, vytvoření zámku s kluzným těsněním.

ZÁKRYTOVÁ DESKA |

|
Číslo výrobku: | Označení dílce | Hmotnost v kg | Počet ks na kam. | | Závod |
---|
Chva. | Luh. | |
---|
|
|
|
|
|
|
|
|
63860 |
TBK - Q.1 1000/625/200/D |
401 |
42 |
|
x |
x |
|
76287 |
TBK - Q.1 1000/800/300/D |
487 |
40 |
|
x |
x |
|

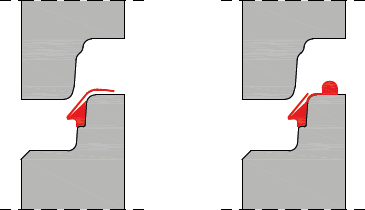

Klínové těsnění s kroužkem vyrovnávajícím zatížení.
KLÍNOVÉ TĚSNĚNÍ |

|
Číslo výrobku: | Označení dílce | | Závod |
---|
Chva. | Luh. | |
---|
|
|
|
|
|
|
84575 |
TĚSNĚNÍ SKRUŽOVÉ 1000/19 mm |
|
x |
x |
|
53662 |
TĚSNĚNÍ SKRUŽOVÉ 1000/22 mm |
|
x |
x |
|
